Kabel NYM – Four Core
Jual Kabel NYM – Four Core
PT. Belltronic Indonesia menjual kabel Jembo tipe NYM (CU/PVC/PVC) – Four Core (Low Voltage) dengan harga yang kompetitif, murah, kualitas terbaik ekspor, kabel terbaik dan sudah dipercaya lebih dari 50 tahun.
Kami juga menjual beragam varian kabel lainnya sesuai dengan kebutuhan Anda
Harga kabel NYM – Four Core
Untuk informasi harga kabel NYM (CU/PVC/PVC) – Multi Core terbaru dan diskon produk, silakan menghubungi tim sales dengan live chat WhatsApp yang telah tersedia fast respon
Atau bisa kunjungi store offline / kantor offline kami di halaman Hubungi Kami
Price range: Rp 771.450 through Rp 23.543.100
Shipping calculated at checkout.
Kabel NYM
Kabel NYM merupakan kabel bertegangan rendah tanpa pelindung yang menggunakan inti penghantar dari tembaga yang telah melewati proses anil (pemanasan diikuti pendinginan perlahan). Kabel ini dilapisi isolasi dari PVC dan memiliki tegangan nominal 300/500V. Penggunaannya cocok untuk instalasi permanen di dalam pipa PVC yang tertanam di dinding atau struktur bangunan lainnya. Kabel ini juga dapat dipasang langsung pada elemen konstruksi, asalkan pemasangannya tidak merusak lapisan isolasi luar. Namun, kabel ini tidak dirancang untuk penanaman langsung di dalam tanah.
Symbol
:
CU/PVC/PVC
(Copper Conductor, PVC Insulated, and PVC Sheathed)
Specification
:
SNI 04-2699-1999
IEC 60227-4 IEC 10
SPLN 42-2:1992
Other specification are available on request
Size Range
:
2 x 1.5 … 35 mm2
3 x 1.5 … 35 mm2
4 x 1.5 … 35 mm2
5 x 1.5 … 35 mm2
Rated Voltage
:
300/500 Volt
Identification of Cores
:
1. Twin-Cores :
Blue, Black.
2. Three-Cores :
System I : Green with yellow stripe (G/Y), Blue, Brown.
System O : Brown, Black, Grey.
3. Four-Cores :
System I : Green with yellow stripe (G/Y), Brown, Black, Grey
System O : Blue, Brown, Black, Grey
4. Five-Cores :
System I : Green with yellow stripe (G/Y), Blue, Brown, Black, Grey
System O : Blue, Brown, Black, Grey, Black

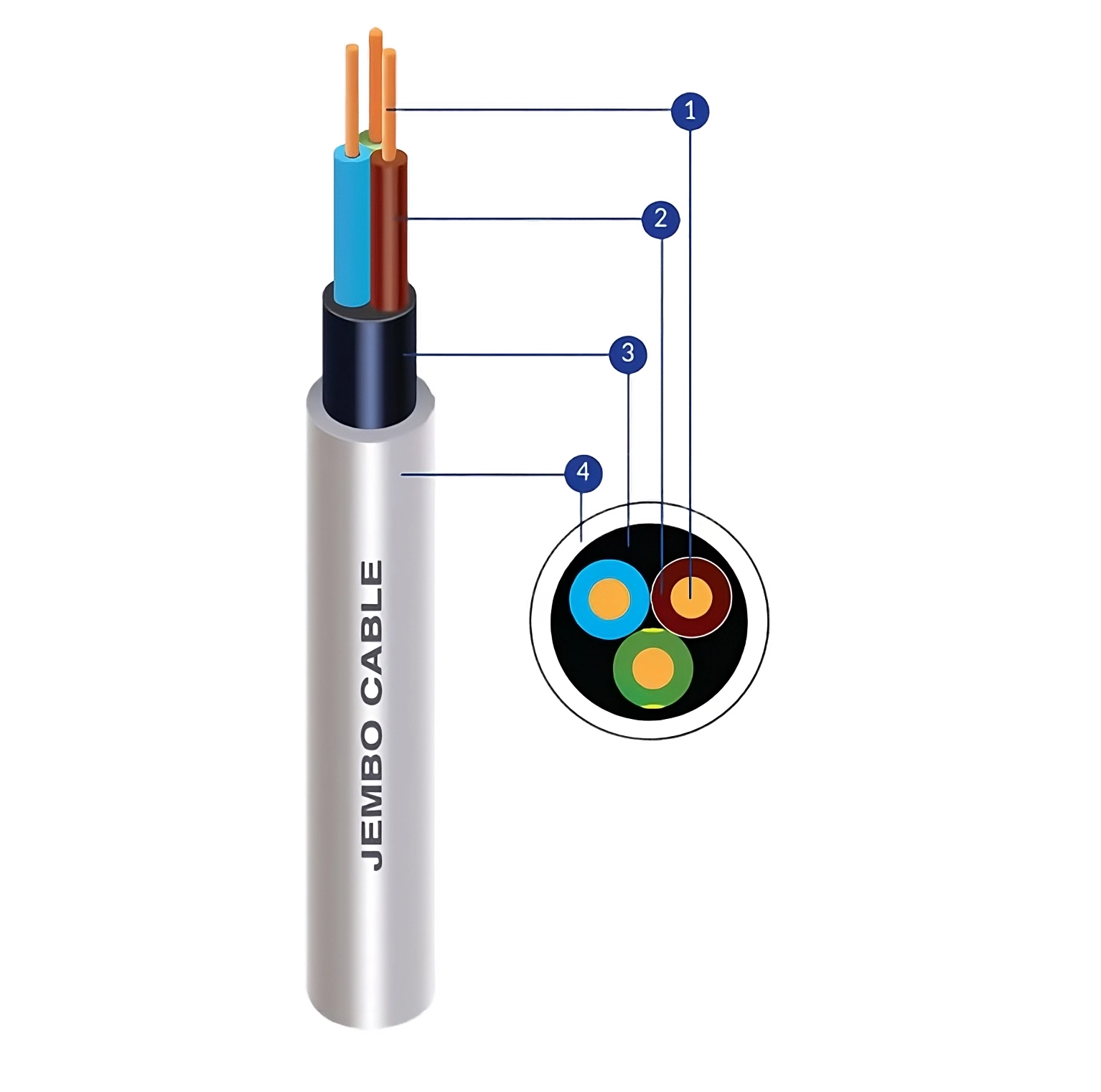

Construction
:
1. Conductor : Annealed Copper Wire – Class 1 (re) or Class 2 (rm)
2. Insulation : Extruded PVC
3. Inner Sheath : Extruded PVC (Black Color)
4. Outer Sheath : Extruded PVC (White Color)
Application
:
Permanent installation or power circuit, indoor or outdoor lay in rack cable tray or underground, in conduit under plaster or exposed installation in dry location, where not sustaining mechanical stress or damage or in duct
Special Features on Request
:
Heat Resistant
Kabel NYM adalah jenis kabel listrik yang sering digunakan untuk instalasi listrik pada berbagai jenis bangunan. Kabel ini memiliki struktur berlapis yang dirancang khusus untuk melindungi inti penghantarnya. Lapisan-lapisan tersebut dibuat dari material tertentu yang berfungsi memastikan keamanan dan kinerja optimal kabel selama penggunaan. Berikut adalah komponen lapisan dalam konstruksi kabel NYM:
Penghantar atau Konduktor: Bagian utama kabel yang berfungsi mengalirkan arus listrik. Dalam kabel NYM, penghantar biasanya menggunakan tembaga atau aluminium karena keduanya memiliki sifat konduktivitas yang tinggi dan merupakan material yang banyak digunakan pada kabel listrik.
Lapisan Isolasi: Lapisan ini berfungsi melindungi konduktor agar tidak bersentuhan langsung dengan material lain dan untuk mencegah kebocoran arus. Pada kabel NYM, isolasi biasanya dibuat dari PVC (Polyvinyl Chloride), yang memiliki sifat tahan terhadap kelembapan dan memberikan perlindungan optimal pada konduktor.
Pengelompokan Konduktor: Kabel NYM sering dirancang dengan beberapa konduktor yang dikelompokkan menjadi satu. Hal ini mempermudah proses instalasi karena memungkinkan beberapa konduktor ditarik secara bersamaan.
Lapisan Pelindung Eksternal: Bagian luar kabel NYM dilengkapi lapisan pelindung yang berfungsi melindungi kabel dari kerusakan akibat faktor eksternal seperti benturan, kelembapan, atau kondisi lingkungan yang ekstrem. Lapisan ini umumnya terbuat dari PVC atau material lain yang tahan terhadap pengaruh lingkungan.
Kabel NYM berfungsi sebagai penghantar arus listrik dalam instalasi, menghubungkan satu titik ke titik lainnya dengan aman. Lapisan isolasi pada kabel ini berperan penting untuk mencegah kontak langsung antara konduktor dan lingkungan sekitarnya.
Selain itu, lapisan pelindung luarnya memberikan perlindungan tambahan dari faktor lingkungan yang dapat merusak kabel. Dengan pengelompokan konduktor dalam satu kabel, proses instalasi menjadi lebih efisien karena beberapa konduktor dapat dipasang sekaligus.
Kabel NYM umumnya digunakan dalam berbagai kebutuhan instalasi listrik di dalam bangunan, seperti:
| Conductor | Nom Thickness | Approx Diameter of Cable | Approx Weight of Cable | Standard Length | Packing | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Conductor | Nom Thickness | Approx Diameter of Cable | Approx Weight of Cable | |||||||||||||
| Nom. Cross Section Area | Construction | No. of Wire | Insulation | Sheath | Approx Diameter of Cable | Approx Weight of Cable | Standard Length | Packing | ||||||||
| mm² | - | - | - | mm | mm | kg/km | m | |||||||||
| 2 CORE | ||||||||||||||||
| 1.5 | re | 1 | 0.7 | 1.2 | 9.0 | 113 | 100 | Coil | ||||||||
| 2.5 | re | 1 | 0.8 | 1.2 | 10.2 | 153 | 100 | Coil | ||||||||
| 4 | re | 1 | 0.8 | 1.2 | 11.0 | 194 | 100 | Coil | ||||||||
| 6 | re | 1 | 0.8 | 1.2 | 12.0 | 248 | 100 | Coil | ||||||||
| 10 | re | 1 | 1.0 | 1.2 | 14.8 | 391 | 100 | Coil | ||||||||
| 16 | rm | 7 | 1.0 | 1.2 | 17.8 | 589 | 100 | Coil | ||||||||
| 25 | rm | 7 | 1.2 | 1.2 | 21.6 | 894 | 1000 | Drum | ||||||||
| 35 | rm | 7 | 1.2 | 1.2 | 24.2 | 1170 | 1000 | Drum | ||||||||
| 3 CORE | ||||||||||||||||
| 1.5 | re | 1 | 0.7 | 1.2 | 9.4 | 133 | 100 | Coil | ||||||||
| 2.5 | re | 1 | 0.8 | 1.2 | 10.7 | 183 | 100 | Coil | ||||||||
| 4 | re | 1 | 0.8 | 1.2 | 11.6 | 238 | 100 | Coil | ||||||||
| 6 | re | 1 | 0.8 | 1.2 | 12.7 | 309 | 100 | Coil | ||||||||
| 10 | re | 1 | 1.0 | 1.2 | 15.7 | 494 | 1000 | Drum | ||||||||
| 16 | rm | 7 | 1.0 | 1.2 | 19.3 | 766 | 1000 | Drum | ||||||||
| 25 | rm | 7 | 1.2 | 1.2 | 23.0 | 1143 | 1000 | Drum | ||||||||
| 35 | rm | 7 | 1.2 | 1.2 | 25.8 | 1507 | 1000 | Drum | ||||||||
| 4 CORE | ||||||||||||||||
| 1.5 | re | 1 | 0.7 | 1.2 | 10.2 | 161 | 100 | Coil | ||||||||
| 2.5 | re | 1 | 0.8 | 1.2 | 11.6 | 225 | 100 | Coil | ||||||||
| 4 | re | 1 | 0.8 | 1.2 | 12.6 | 297 | 100 | Coil | ||||||||
| 6 | re | 1 | 0.8 | 1.2 | 14.2 | 402 | 1000 | Drum | ||||||||
| 10 | re | 1 | 1.0 | 1.2 | 17.1 | 625 | 1000 | Drum | ||||||||
| 16 | rm | 7 | 1.0 | 1.2 | 21.1 | 974 | 1000 | Drum | ||||||||
| 25 | rm | 7 | 1.2 | 1.2 | 25.7 | 1487 | 1000 | Drum | ||||||||
| 35 | rm | 7 | 1.2 | 1.2 | 28.3 | 1934 | 1000 | Drum | ||||||||
| 5 CORE | ||||||||||||||||
| 1.5 | re | 1 | 0.7 | 1.2 | 11.0 | 188 | 100 | Coil | ||||||||
| 2.5 | re | 1 | 0.8 | 1.2 | 12.6 | 263 | 100 | Coil | ||||||||
| 4 | re | 1 | 0.8 | 1.2 | 14.1 | 364 | 100 | Coil | ||||||||
| 6 | re | 1 | 0.8 | 1.2 | 15.4 | 477 | 100 | Coil | ||||||||
| 10 | re | 1 | 1.0 | 1.2 | 18.7 | 746 | 1000 | Drum | ||||||||
| 16 | rm | 7 | 1.0 | 1.2 | 23.1 | 1166 | 1000 | Drum | ||||||||
| 25 | rm | 7 | 1.2 | 1.2 | 28.1 | 1785 | 1000 | Drum | ||||||||
| 35 | rm | 7 | 1.2 | 1.2 | 31.5 | 2358 | 1000 | Drum | ||||||||
| Conductor | Current Carrying Capacity at 30°C in Air | Short Circuit Current at 1 Sec. | AC Voltage Test | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Conductor | Current Carrying Capacity at 30°C in Air | Short Circuit Current at 1 Sec. | ||||||||
| Nom. Cross Section Area | Max. DC Resistance at 20°C | Min. Insulation Resistance at 70°C | Current Carrying Capacity at 30°C in Air | Short Circuit Current at 1 Sec. | AC Voltage Test | |||||
| mm² | Ohm/km | M.Ohm.km | A | kA | kV/5 min | |||||
| 2 CORE | ||||||||||
| 1.5 | 12.1 | 0.011 | 18 | 0.17 | 2.0 | |||||
| 2.5 | 7.41 | 0.010 | 26 | 0.27 | 2.0 | |||||
| 4 | 4.61 | 0.0085 | 34 | 0.44 | 2.0 | |||||
| 6 | 3.08 | 0.0700 | 44 | 0.65 | 2.0 | |||||
| 10 | 1.83 | 0.0070 | 61 | 1.10 | 2.0 | |||||
| 16 | 1.15 | 0.0052 | 82 | 1.75 | 2.0 | |||||
| 25 | 0.727 | 0.0050 | 108 | 2.76 | 2.0 | |||||
| 35 | 0.524 | 0.0044 | 135 | 3.83 | 2.0 | |||||
| 3 CORE | ||||||||||
| 1.5 | 12.1 | 0.011 | 18 | 0.017 | 2.0 | |||||
| 2.5 | 7.41 | 0.010 | 26 | 0.27 | 2.0 | |||||
| 4 | 4.61 | 0.0085 | 34 | 0.44 | 2.0 | |||||
| 6 | 3.08 | 0.0700 | 44 | 0.65 | 2.0 | |||||
| 10 | 1.83 | 0.0070 | 61 | 1.10 | 2.0 | |||||
| 16 | 1.15 | 0.0052 | 82 | 1.75 | 2.0 | |||||
| 25 | 0.727 | 0.0050 | 108 | 2.76 | 2.0 | |||||
| 35 | 0.524 | 0.0044 | 135 | 3.83 | 2.0 | |||||
| 4 CORE | ||||||||||
| 1.5 | 12.1 | 0.011 | 18 | 0.17 | 2.0 | |||||
| 2.5 | 7.41 | 0.010 | 26 | 0.27 | 2.0 | |||||
| 4 | 4.61 | 0.0085 | 34 | 0.44 | 2.0 | |||||
| 6 | 3.08 | 0.0700 | 44 | 0.65 | 2.0 | |||||
| 10 | 1.83 | 0.0070 | 61 | 1.10 | 2.0 | |||||
| 16 | 1.15 | 0.0052 | 82 | 1.75 | 2.0 | |||||
| 25 | 0.727 | 0.0050 | 108 | 2.76 | 2.0 | |||||
| 35 | 0.524 | 0.0044 | 135 | 3.83 | 2.0 | |||||
| 5 CORE | ||||||||||
| 1.5 | 1211 | 0.011 | 18 | 0.17 | 2.0 | |||||
| 2.5 | 7.41 | 0.010 | 26 | 0.27 | 2.0 | |||||
| 4 | 4.61 | 0.0085 | 34 | 0.44 | 2.0 | |||||
| 6 | 3.08 | 0.0700 | 44 | 0.65 | 2.0 | |||||
| 10 | 1.83 | 0.0070 | 61 | 1.10 | 2.0 | |||||
| 16 | 1.15 | 0.0052 | 82 | 1.75 | 2.0 | |||||
| 25 | 0.727 | 0.0050 | 108 | 2.76 | 2.0 | |||||
| 35 | 0.524 | 0.0044 | 135 | 3.83 | 2.0 | |||||
